Ürün Açıklaması
Açık devre devrelerde hidrolik tahriklerde kullanılır.
LA4VSO Eksenel pistonlu değişken pompanın belirli bir kendi kendine emiş yeteneği vardır, ancak kendi kendine emiş yüksekliği 500 mm'yi geçmemelidir ve emiş borusuna yağ filtresi takılması kesinlikle yasaktır. Emiş borusunun çapı önerilen değerden az olmamalıdır. Ayrıca, kendi kendine emiş yaparken pompa tam sapmaya ayarlanmalıdır.
Hız 1500rpm'yi aştığında, yağ beslemesi kullanılması tavsiye edilir ve yağ besleme basıncı yaklaşık 0,7MPa'dır. Açık bir sistemde, yağ besleme pompasının akış hızı pompanın %130'u olmalı ve kapalı bir sistemde, yağ besleme pompasının akış hızı pompanın %35'i olmalıdır.
Düşük gürültü, geniş akış aralığı, yüksek basınç ve yüksek performans. Hafif endüstriyel makinelerde (enjeksiyon kalıplama makineleri, içi boş kalıplama makineleri, kalıp döküm makineleri, ayakkabı makineleri vb.) yaygın olarak kullanılır. Dövme makineleri (boru bükme makineleri, hidrolik presler, bükme makineleri vb.). Metalurji makineleri, liman makineleri ve diğer endüstriler.
Pompanın kapasitesi, dönme hızı ve deplasmanı ile orantılıdır; deplasmanın kademesiz olarak ayarlanması, eğik plakasının döner halkasının ayarlanmasıyla gerçekleştirilebilir.
※ Geçişli şaft yapısı ile kombine pompa oluşturma olanağı;
※ Pozisyon kısıtlaması dönüş mekanizması;
※ Küresel akış dağılımı, piston şaft etrafında eğimlidir;
Özellikler:
※ Eğim plakasının dönüş açısı göstergesi ile donatılmıştır;
※ Kademesiz değişken deplasman;
※ Mükemmel emiş performansı;
※ 35MPa nominal çalışma basıncı,
※ Hızlı kontrol tepkisi;
※ Düşük gürültü;
※ Uzun ömür;
※ Mükemmel güç/ağırlık oranı;
※ Modüler tasarım;
※ Tahrik mili eksenel ve radyal yükleri taşıyabilecek kapasitededir;
※ İsteğe bağlı montaj pozisyonu;
※ Çalışma parametresini düşürmek için HF sıvısı ile çalışabilir.
Teknik Özellikler Verileri
|
Boyut |
40 |
71 |
125 |
180 |
250 |
355 |
500 |
|
|
Yer değiştirme santimetre3/r |
40 |
71 |
125 |
180 |
250 |
355 |
500 |
|
|
Maksimum hız rmp |
2600 |
2200 |
1800 |
1800 |
1500 |
1500 |
1320 |
|
|
Maksimum çıkış akışı |
N=nmaks L/dak |
104 |
156 |
225 |
324 |
375 |
532 |
600 |
|
N=1500rmp L/dak |
60 |
107 |
186 |
270 |
375 |
532 |
- |
|
|
en yüksek güç |
N=maksimum kW |
61 |
91 |
131 |
189 |
219 |
310 |
385 |
|
N=1500rmp kW |
35 |
52 |
109 |
158 |
219 |
310 |
- |
|
|
Maksimum tork (ΔP=35Mpa) Nm |
223 |
396 |
696 |
1002 |
1391 |
1976 |
2783 |
|
|
tork (ΔP=35Mpa)Nm |
64 |
113 |
199 |
286 |
396 |
564 |
795 |
|
|
Ağırlık (kg |
40 |
54 |
87 |
103 |
186 |
206 |
318 |
|

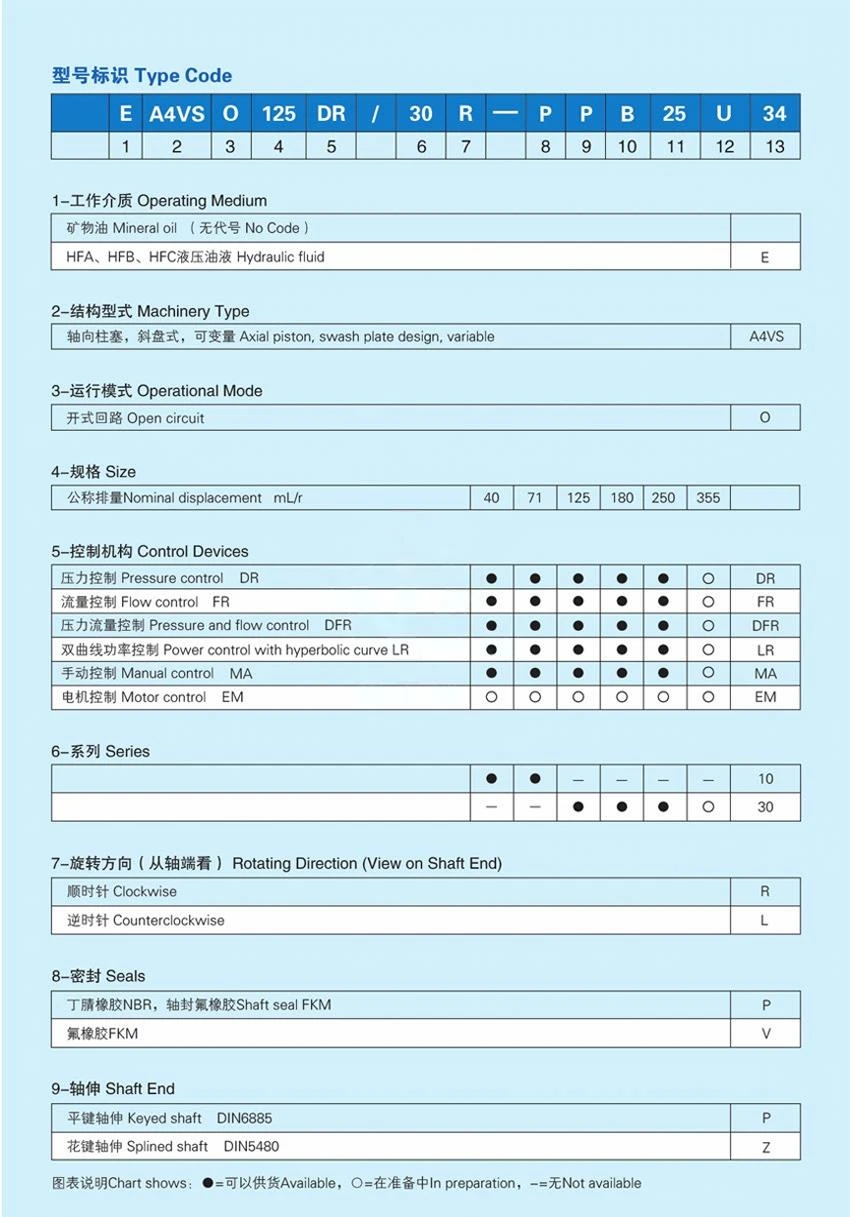

Sipariş bilgisi: Akış Şemasını Seçin
Not: Tablo kullanıldığında, lütfen çizgi alanındaki sol satırların kodunu doldurun ve kod bilgisinin yapı, yer değiştirme, montaj flanşı, çıkış mili ve bağlantı noktalarından oluştuğunu bize bildirin. Şartname tabloda yoksa veya özel gereksinimleriniz varsa lütfen bizimle iletişime geçin (whatsapp+8615106778662).
