Ürün Açıklaması

BMV Orbit Hidrolik Motor, gelişmiş Geroler tasarımına uygun, uç yüzey yağ dağıtımlı sikloidal bir hidrolik motordur.

Deplasman aralığı seçim için 250cc/r ila 1600cc/r arasındadır. Geniş deplasman aralığıyla, farklı ekipman hızı ve tork gereksinimleri karşılanabilir. Ayrıca seçilebilecek birçok flanş şekli ve boyutu da vardır.

BMV Orbit Hidrolik Motorunun özellikleri şu şekildedir:

1. Geroler setinde düşük başlangıç basıncı kullanan gelişmiş üretim cihazları, düzgün ve güvenilir çalışma ve yüksek verimlilik sağlar.

2. Çıkış mili, yüksek eksenel ve radyal kuvvetlere izin veren konik makaralı rulmanlara adapte olur, bu da geniş alanda yüksek basınç ve yüksek tork kapasiteleri sunabilir.

3. Disk dağıtım akışında gelişmiş tasarım, yüksek hacim ve verimlilikle çalışmanın yanı sıra uzun ömürle otomatik olarak telafi edilebilir.

4. Sorunsuz ve güvenilir bir çalışma sağlayın.

Kullanırken dikkat edilmesi gerekenler şunlardır:

1. En iyi motor ömrünü garantilemek için, tam yüke uygulamadan önce motoru nominal basıncın %30'unda yaklaşık bir saat çalıştırın. Herhangi bir yük uygulamasından önce motorun sıvı ile doldurulduğundan emin olun.

2. Önerilen Maksimum Sistem Çalışma Sıcaklığı 82 derecedir [180 derece F].

3. Önerilen Filtrasyon, ISO Temizlik Kodu, seviye 18/13'e göredir.

4. Motor giriş portundaki maksimum tepe basıncı 175 Bar'dır.

Motor hakkında bilgi:

1. Sürekli Değerlendirme - Motor bu değerlendirmelerde sürekli olarak çalıştırılabilir.

2. Aralıklı Çalışma – her dakikanın %10'undan az.

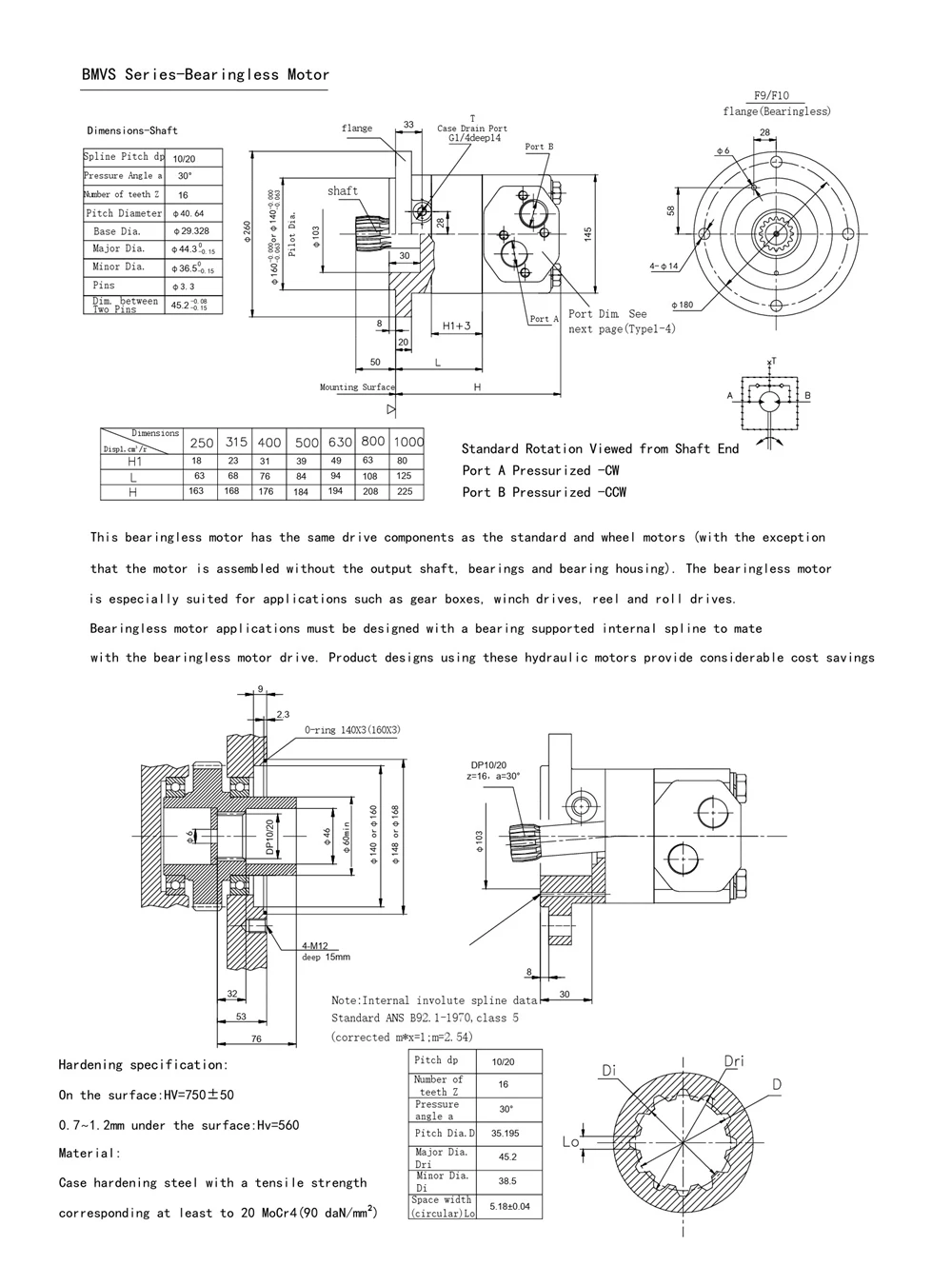

3. Rulmansız motor, standart ve tekerlek motorlarıyla aynı tahrik bileşenlerine sahiptir (motorun çıkış mili, rulmanlar ve rulman yuvası olmadan monte edilmesi hariç). Rulmansız motor, özellikle dişli kutuları, vinç sürücüleri, makaralı ve rulo tahrikleri gibi uygulamalar için uygundur.

Rekabetçi fiyat ve kaliteye sahibiz ve ürünlerimiz toplu veya küçük miktarlarda perakende olarak tedarik edilebilir, dünyanın her yerinden müşteriler alışveriş yapmaya davetlidir. Herhangi bir gereksiniminiz varsa lütfen bizimle iletişime geçmekten çekinmeyin.

Teknik Özellikler Verileri

Görüntü cm³/r		250	315	400	500	630	800	1000	1250	1600
Akış (LPM)	Sürekli	150	150	150	150	150	150	150	150	150
Akış (LPM)	Aralıklı	200	225	225	225	225	225	225	225	225
Hız (DEVİR/DAKİKA)	Sürekli	615	435	346	276	216	168	135	110	98
Hız (DEVİR/DAKİKA)	Aralıklı	830	663	519	413	324	240	200	160	150
Basınç (çubuk)	Sürekli	200	200	200	200	200	200	200	160	130
Basınç (çubuk)	Aralıklı	250	250	250	250	250	250	250	200	170
Tork (N.m)	Sürekli	660	840	1056	1350	1690	2150	2700	2500	2640
Tork (N.m)	Aralıklı	830	1050	1300	1650	2115	2700	3300	3080	3380

Performans verisi

Boyutlar

Şaft Boyutları

Petrol limanının boyutları

Sipariş Bilgisi

1	2	3		4		5		6		7
Kod	Görüntüle (CC/r)	Flanş Pilot Çapı		Çıkış mili		Port(A/B) ve Drenaj Portu(T) Kasa Drenaj Portu		Rotasyon Yön		Boyamak
BMV	200	F1	4-φ14.5, kare flanş φ160 Pilotφ125X12.6	A1	Silindirik şaft φ57.15 Paralel kama A12.7X12.7X57	P1	(A/B): G1 (T):G1/4	R	Standart	N	Boyasız
	315	F2	4-φ14.5, kare flanş φ162 Pilot φ127X12.6	A2	Silindirik şaft φ40 Paralel anahtar A12X8X45	P2	(A/B):M33X2 (T):M14X1.5			Q	Mavi
	400	F3	4-φ17, kare flanş φ162 Pilot φ127X12.6	A3	Yivli 14-DP12/24	P3	(A/B): 1-5/16-12BM 0-halkası (T):9/16-18UNF
	500	F4	4-φ18, kare flanş φ200 Pilot:φ160X34.5	A4	Yivli 6D-40X35X10	P4	(AVB):1-1/16-12UNC (T):9/16-18UNF
	630	F5	4-φ18, kare flanş φ200 Pilot: φ160X39	A5	Yivli 8D-42X36X7	P5	(A/B): G3/4 (T):G1/4
	630	F5	4-φ18, kare flanş φ200 Pilot: φ160X39	A6	Silindirik şaft φ50 Paralel anahtar A14X9X70	P6	(A/B):M27X2 (T):M14X1.5
	800	F6	4-φ18, kare flanş φ224 Pilot: φ180	A7	İnvolüt yivli şaft 16-DP8/16	P7	(A/B): G1 4-M12 Manifold Montajı (T):G1/4	L	Zıt	B	Siyah
	1000	F7	4-φ22, kare flanş φ250 Pilot:φ175X14.5	A8	İnvolüt yivli şaft 17-DP12/24	P8	(A/B): M33X2 4-M12Manifold Montajı (T):M14X1.5
	1250	F8	4-φ22, kare flanş φ250 Pilot: φ200X32	A9	Yivli 6D-35X29X10	P9	(A/B):1-5/16-12UN 4-M12Manifold Montajı (T):9/16-18UNF
	1250	F8	4-φ22, kare flanş φ250 Pilot: φ200X32	A9	Yivli 6D-35X29X10	P9	(A/B):1-5/16-12UN 4-M12Manifold Montajı (T):9/16-18UNF			S	Gümüş grisi
	1600	F9	4-φ14,flanş(Rulmansız)φ180 Pilot: φ140	A10	İnvolüt yivli şaft m=2.5,Z=17,a=30	P10	(A/B):1-1/16-12UNC 4-M12Manifold Montajı(T):9/16-18UNF
	1600	F9	4-φ14,flanş(Rulmansız)φ180 Pilot: φ140	A11	Yivli 8D-42X36X7	P11	(A/B): G314 4-M12Manifold Montajı (T):G1/4
		F10	4-φ14,flanş(Rulmansız)φ180 Pilot: φ160	A12	Silindirik şaft φ50 Paralel anahtar A14X9X63	P12	(A/B):M27X2 4-M12Manifold Montajı (T):M14X1.5
				A13	Silindirik şaft φ40 Paralel anahtar A12X8X65	P13	(A/B):φ16 4-M12Manifold Montajı (T):M14X1.5
				A14	Silindirik şaft φ50 Paralel anahtar A14X9X70	P14	(A/B): φ16 φ33.2+0.1derin2 4-M10Manifold Montajı (T):M14X1.
				A15	İnvolüt Splineli şaft 16-DP8/16	P15	(AVB):G1-1/4 4-M12Manifold Montajı (T):G3/8
				A16	Silindirik şaft φ63 Paralel anahtar A18X11X80	P16	4-M12Manifold Montajı (T):G3/8
				A17	Yivli 6D-55X48.7X14
				A18	Silindirik şaft φ60 Paralel anahtar A18X11X80
				A19	Yivli 6D-45X39X12
				A20	Tekerlek motoru Konik φ60 şaft konik1:10 Paralel anahtar B16X10X32
				A21	Tekerlek motoru Silindirik φ50 şaft Paralel anahtar A14X9X70

Not: Tablo kullanıldığında, lütfen çizgi alanındaki sol satırların kodunu doldurun ve bize kod bilgisinin yapı, yer değiştirme, montaj flanşı, çıkış mili ve bağlantı noktalarından oluştuğunu bildirin. Şartname tabloda yoksa veya özel gereksinimleriniz varsa lütfen bizimle iletişime geçin (whatsapp+8615106778662).

SSS

S: Sipariş verildikten sonra teslimat tarihi nedir?

A: Satın aldığınız ürünlerin stokta olup olmamasına bağlıdır. Stokumuz varsa 2 ila 3 gün içinde sevkiyat ayarlayabiliriz. Değilse teslimat süresi fabrikanın üretim süresine göre belirlenir.

S: Ürünler gereksinimleri karşılamıyorsa sorun nasıl çözülür?

A: Ürünlerin müşteri numunelerine uymaması veya kalite sorunları olması durumunda sorumluluk firmamıza aittir.

S: Tork nasıl hesaplanır?

A: Hesaplama formülü şu şekildedir:
Tork (Nm) {{0}} Deplasman (cc/dev) x Çalışma Basıncı (MPa) x 0,16 (Faktör)
Fonksiyonel teoreme göre: Vm (radyan başına ml) × w (saniye başına radyan) × p (MPa, diferansiyel basınç) × (toplam hidrolik motor verimi) {{0}} w (saniye başına radyan) × T (Nm); dolayısıyla T =Vm×P×η; burada Vm'nin radyan başına mililitresi, devir başına mililitreye dönüştürülür ve 2π'ye bölünmesi ve 0,16 ile çarpılması gerekir.
Deplasman ürün etiketinden görülebilir. Çalışma basıncı yörünge hidrolik motorunun girişindeki basınç göstergesine bağlıdır. Bu iki değeri bilerek, yörünge hidrolik motorunun şu andaki çıkış torkunu hesaplayabilirsiniz.

S: Ne tür bir Motor devresi var?

A: Hidrolik motor devresi seri ve paralel bağlantılıdır.
